RS601D1单刀系列
面板尺寸：15mm X 21mm
安装孔尺寸：6.6mm~6.7mm X 18.9mm~19.2mm
控制电路数：单刀（SP）
特点：薄型设计，轻巧节省空间
RS601D1 单刀系列为 RS601D 双刀翘板开关架构的延伸型产品，面板尺寸为 9.7mm x 21mm。相较於常规的 15mm x 21mm 尺寸，RS601D1单刀系列保留原有的长度，针对宽度进行薄型化设计，特别适用於结构空间受限的扁平式环境，有效提升空间配置灵活度。
安装孔尺寸：6.6mm~6.7mm X 18.9mm~19.2mm
控制电路数：单刀（SP）
特点：薄型设计，轻巧节省空间
RS601D1 单刀系列为 RS601D 双刀翘板开关架构的延伸型产品，面板尺寸为 9.7mm x 21mm。相较於常规的 15mm x 21mm 尺寸，RS601D1单刀系列保留原有的长度，针对宽度进行薄型化设计，特别适用於结构空间受限的扁平式环境，有效提升空间配置灵活度。

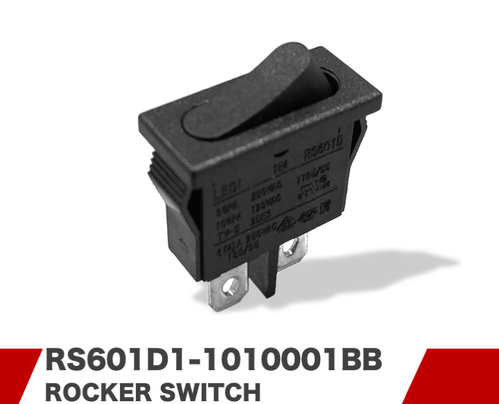

RS601D1-1010001BB
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值： 16A125V 16A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值： 16A125V 16A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

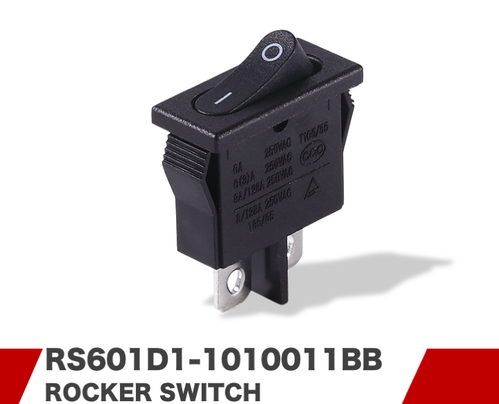

RS601D1-1010011BB
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值： 16A125V 16A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值： 16A125V 16A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

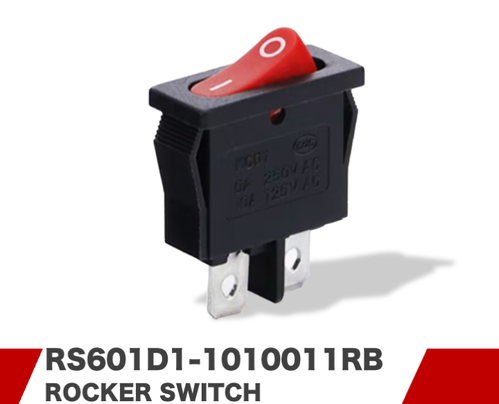

RS601D1-1010011RB
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值： 16A125V 16A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值： 16A125V 16A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

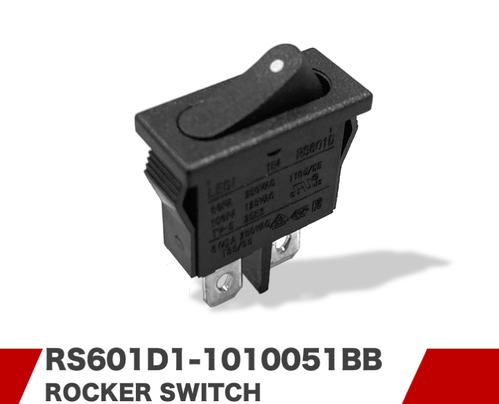

RS601D1-1010051BB
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值： 16A125V 16A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值： 16A125V 16A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

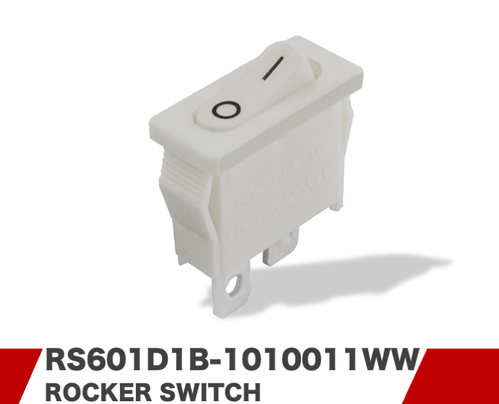

RS601D1B-1010011WW
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值： 16A125V 16A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值： 16A125V 16A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
