RS601E椭圆形系列
面板尺寸：长度25mm椭圆形
安装孔尺寸：卡位长度 22.0mm~22.7mm
控制电路数：单刀（SP）
特点：椭圆形翘板
RS601E系列为椭圆形翘板开关中的基本款，支援 ON-ON 或 ON-OFF-ON 多段切换功能。按钮与基座皆可依需求客制配色，亦可选配带灯版本，开启时同步发光，提升视觉辨识度与操作直观性。
安装孔尺寸：卡位长度 22.0mm~22.7mm
控制电路数：单刀（SP）
特点：椭圆形翘板
RS601E系列为椭圆形翘板开关中的基本款，支援 ON-ON 或 ON-OFF-ON 多段切换功能。按钮与基座皆可依需求客制配色，亦可选配带灯版本，开启时同步发光，提升视觉辨识度与操作直观性。

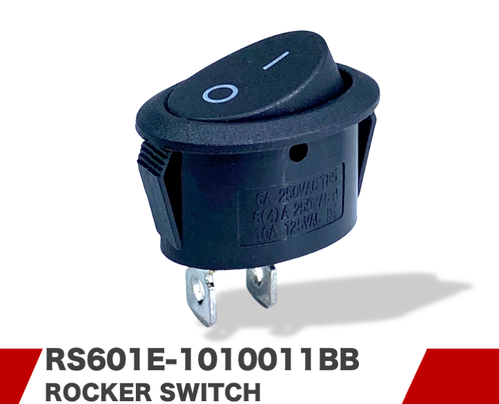

RS601E-1010011BB
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

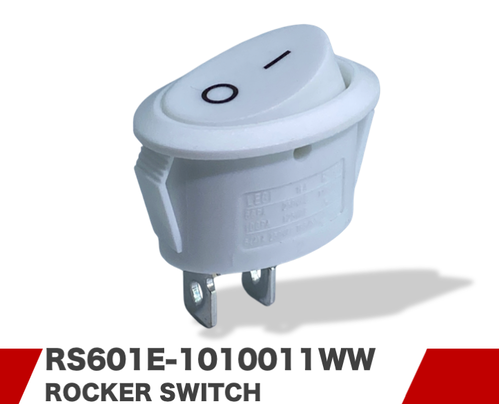

RS601E-1010011WW
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

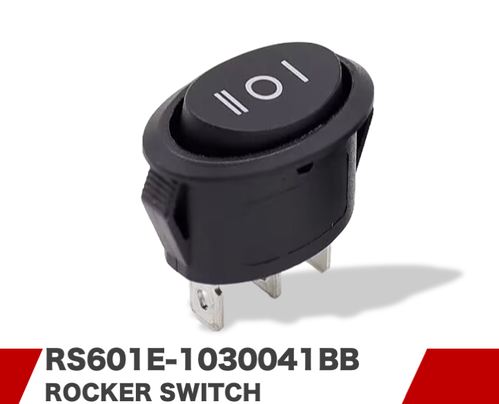

RS601E-1030041BB
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

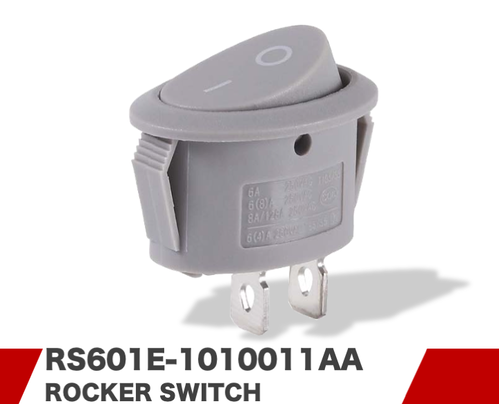

RS601E-1010011AA
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

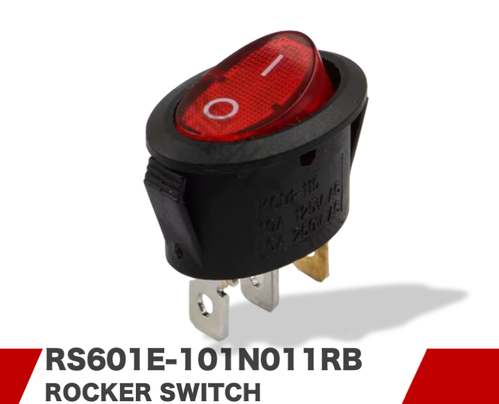

RS601E-101N011RB
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

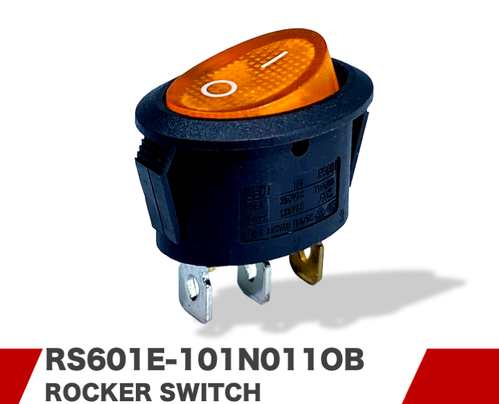

RS601E-101N011OB
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

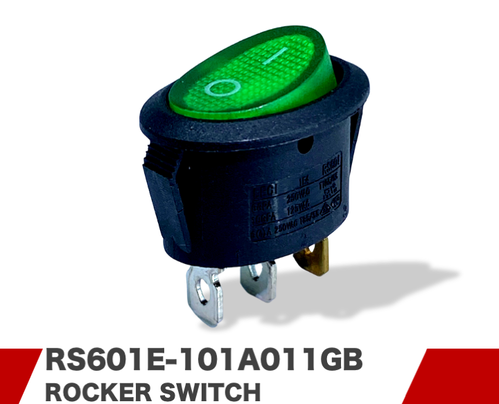

RS601E-101A011GB
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

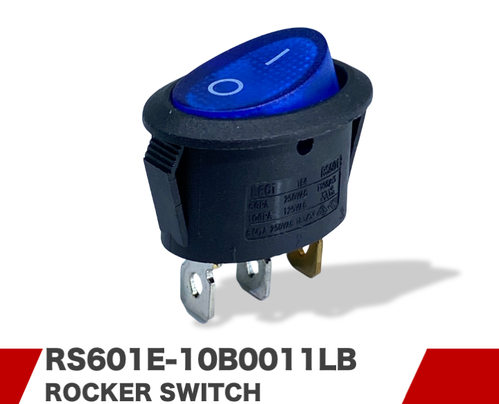

RS601E-10B0011LB
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

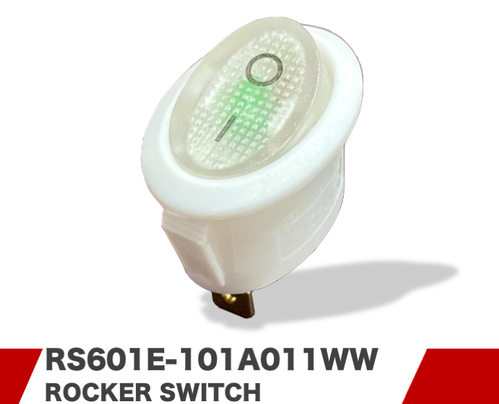

RS601E-101A011WW
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
