RS601BZ系列 防误触翘板开关
面板尺寸：15mm X 21mm
安装孔尺寸：12.9mm~13.1mm X 18.9mm~19.2mm
控制电路数：单刀（SP）
特点：防误触开关
RS601BZ 为 RS601B 经典单刀翘板开关架构的延伸产品，专为防误触应用需求而设计。按钮两侧加设高起挡墙，形成内嵌式结构，使按钮下陷於其间，有效避免因碰撞或误触导致的状态切换。本产品可与 RS601B 系列无缝替换，兼顾功能升级与安装相容性。
安装孔尺寸：12.9mm~13.1mm X 18.9mm~19.2mm
控制电路数：单刀（SP）
特点：防误触开关
RS601BZ 为 RS601B 经典单刀翘板开关架构的延伸产品，专为防误触应用需求而设计。按钮两侧加设高起挡墙，形成内嵌式结构，使按钮下陷於其间，有效避免因碰撞或误触导致的状态切换。本产品可与 RS601B 系列无缝替换，兼顾功能升级与安装相容性。

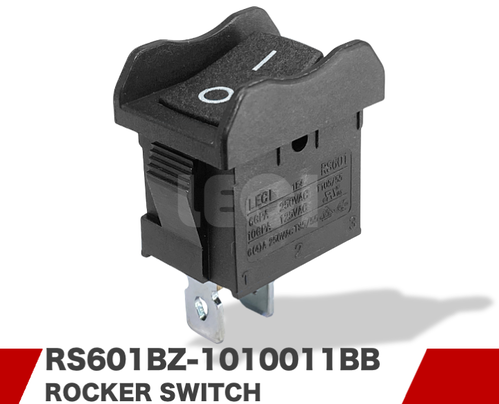

RS601BZ-1010011BB
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

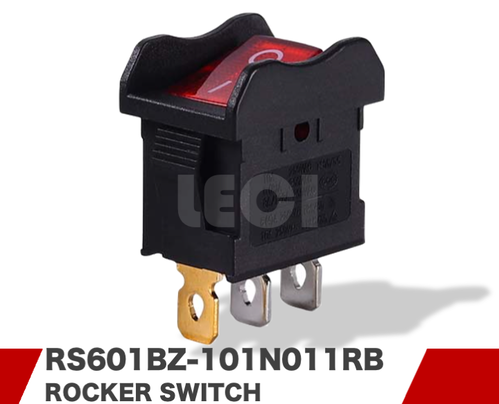

RS601BZ-101N011RB
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

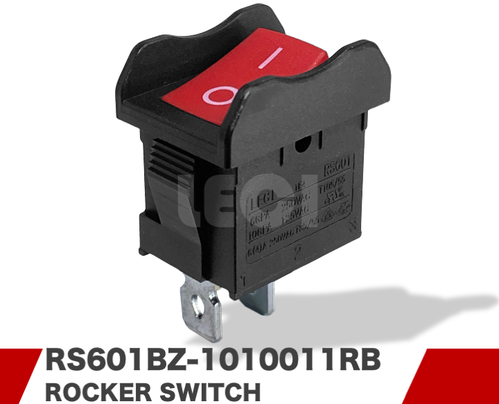

RS601BZ-1010011RB
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

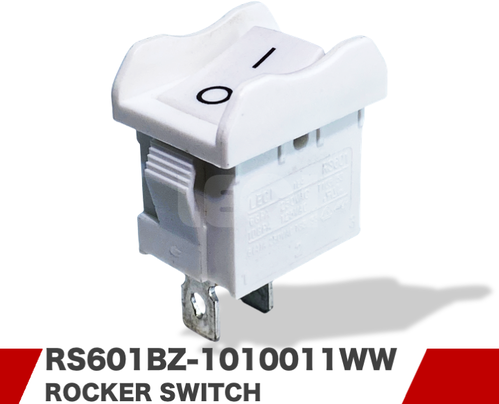

RS601BZ-1010011WW
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
