RS601F2系列
面板尺寸：直径25.1mm
安装孔尺寸：卡位 21.9mm~22.3mm 圆径 22.0mm~22.2mm
控制电路数：双刀（DP）
特点：双刀圆形翘板
RS601F2 系列为 RS601F 系列的延伸型号，延续经典的双刀结构设计，并提供 ON-ON 与 ON-OFF-ON 多段切换功能选项，满足多样化控制需求。按钮与基座皆可依照客户需求客制配色，亦可选配带灯版本，开启时同步发光，提升操作辨识度与直觉性。适用於各类需稳定切换与明确显示的控制环境。
安装孔尺寸：卡位 21.9mm~22.3mm 圆径 22.0mm~22.2mm
控制电路数：双刀（DP）
特点：双刀圆形翘板
RS601F2 系列为 RS601F 系列的延伸型号，延续经典的双刀结构设计，并提供 ON-ON 与 ON-OFF-ON 多段切换功能选项，满足多样化控制需求。按钮与基座皆可依照客户需求客制配色，亦可选配带灯版本，开启时同步发光，提升操作辨识度与直觉性。适用於各类需稳定切换与明确显示的控制环境。

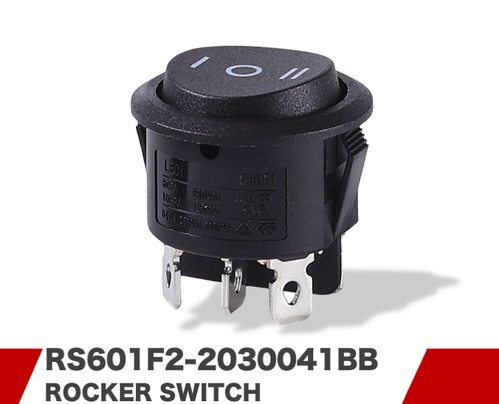

RS601F2-2030041BB
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

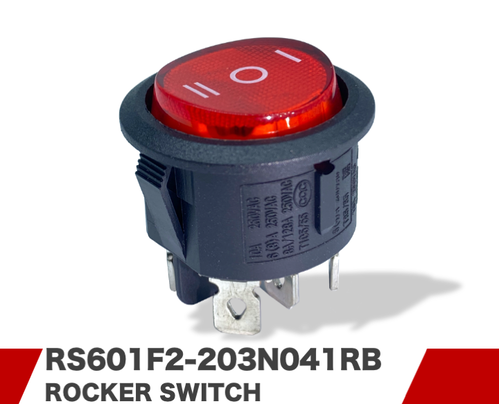

RS601F2-203N041RB
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

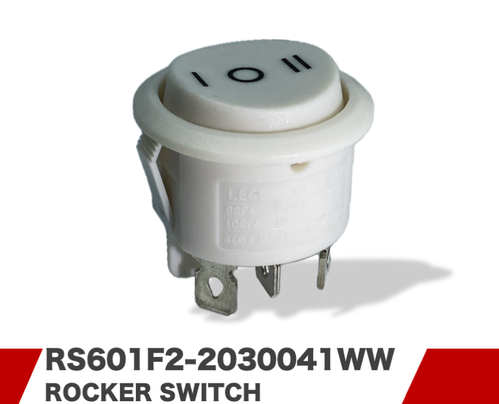

RS601F2-2030041WW
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

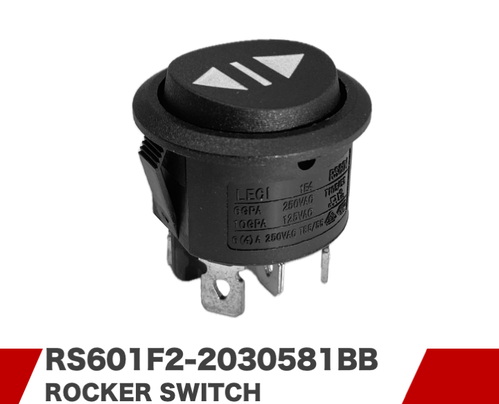

RS601F2-2030581BB
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
