RS601F1系列
面板尺寸：21mm X 24mm
安装孔尺寸：21.9mm~22.1mm X 18.9mm~19.2mm
控制电路数：双刀（DP）
特点：双按钮整合
RS601F1 系列为 RS601F 的延伸型产品，将原本的大型按钮设计改为两颗小型按钮，可独立控制两组电路，并支援 ON-ON 或 ON-OFF-ON 多段切换功能。按钮与基座皆可依需求客制配色，亦可选配带灯版本，开启时同步发光，提升视觉辨识度与操作直观性。
本系列特别适用於具有段位累加控制需求的应用场景，例如单键控制 300 瓦输出，双键同时启动时可达 600 瓦，实现灵活电力分段控制。
安装孔尺寸：21.9mm~22.1mm X 18.9mm~19.2mm
控制电路数：双刀（DP）
特点：双按钮整合
RS601F1 系列为 RS601F 的延伸型产品，将原本的大型按钮设计改为两颗小型按钮，可独立控制两组电路，并支援 ON-ON 或 ON-OFF-ON 多段切换功能。按钮与基座皆可依需求客制配色，亦可选配带灯版本，开启时同步发光，提升视觉辨识度与操作直观性。
本系列特别适用於具有段位累加控制需求的应用场景，例如单键控制 300 瓦输出，双键同时启动时可达 600 瓦，实现灵活电力分段控制。

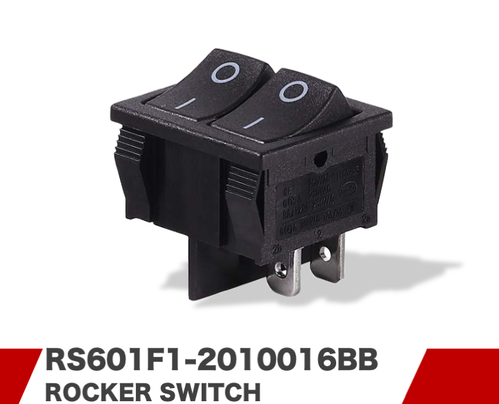

RS601F1-2010016BB
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

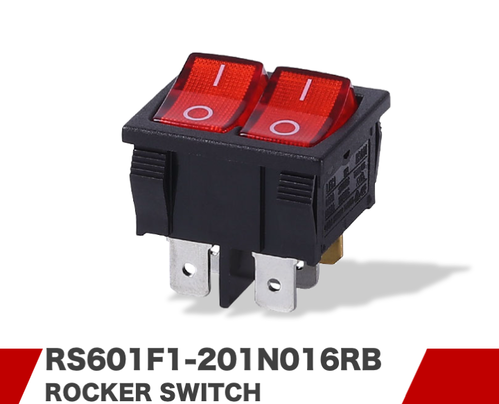

RS601F1-201N016RB
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
