RS601F3系列
面板尺寸：长度40mm椭圆形
安装孔尺寸：卡位长度 37.2~38.0mm
控制电路数：双刀（DP）
特点：双刀椭圆形翘板
RS601F3 系列为大按钮面板型椭圆形翘板开关，采用双刀结构设计，支持 ON-ON 与 ON-OFF-ON 多段切换功能，适用于多样化控制需求。按钮与基座皆可依客户需求定制配色，亦可搭配带灯版本，开启时同步发光，进一步提升视觉识别度与操作直观性。

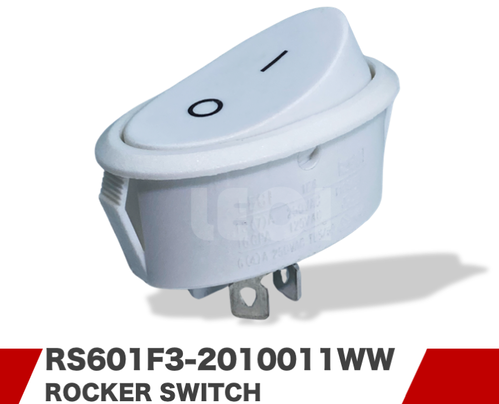

RS601F3-2010011WW
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

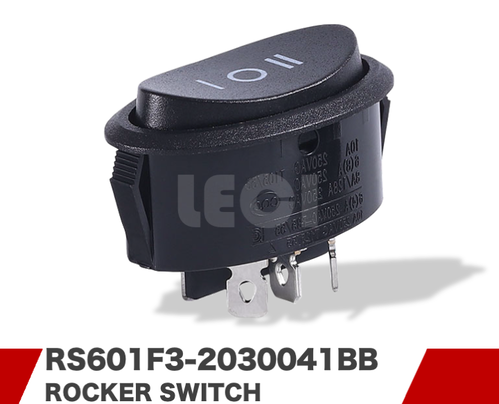

RS601F3-2030041BB
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

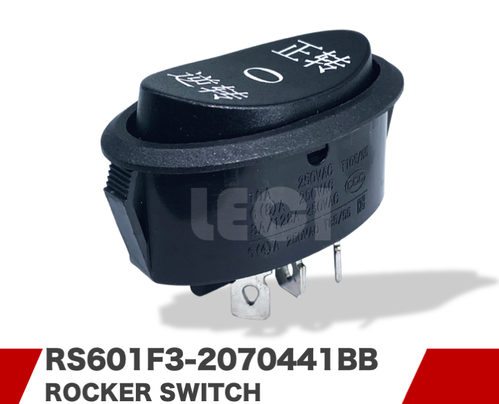

RS601F3-2070441BB
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

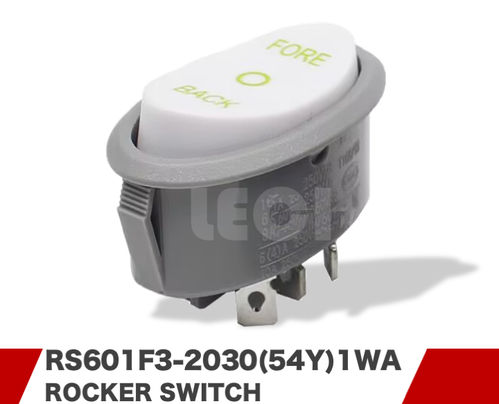

RS601F3-2030(54Y)1WA
标准版额定值：10A125V 6(8)A250V 6(4)A250V
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A125V 13(7)A250V 10A250V 8/128A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
