RS606单刀系列
面板尺寸：13.5mm X 30.5mm
安装孔尺寸：10.4mm~10.5mm X 28.9mm~29.2mm
控制电路数：单刀（SP）
特点：单刀大开关
RS606单刀系列为大按钮面板型单刀翘板开关，支援 ON-ON 与 ON-OFF-ON 多段切换功能，满足多样化控制需求。按钮与基座可依客户需求客制配色，亦可选配带灯版本，启动时同步发光，有效提升视觉辨识度与操作直觉性，适用於各类需清晰操作回馈的应用场景。
安装孔尺寸：10.4mm~10.5mm X 28.9mm~29.2mm
控制电路数：单刀（SP）
特点：单刀大开关
RS606单刀系列为大按钮面板型单刀翘板开关，支援 ON-ON 与 ON-OFF-ON 多段切换功能，满足多样化控制需求。按钮与基座可依客户需求客制配色，亦可选配带灯版本，启动时同步发光，有效提升视觉辨识度与操作直觉性，适用於各类需清晰操作回馈的应用场景。

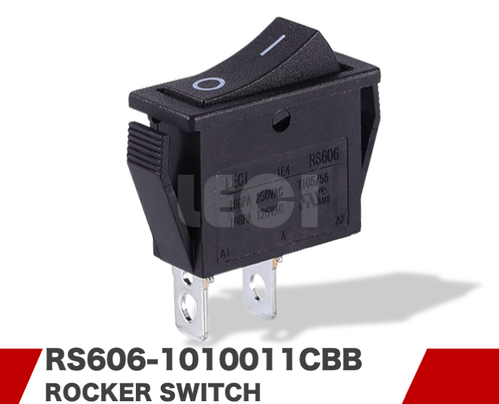

RS606-1010011CBB
标准版额定值：16A125V 16(4)A250V
高电流版额定值：16A250V 20A125V 20(8)A250V 25A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A250V 20A125V 20(8)A250V 25A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

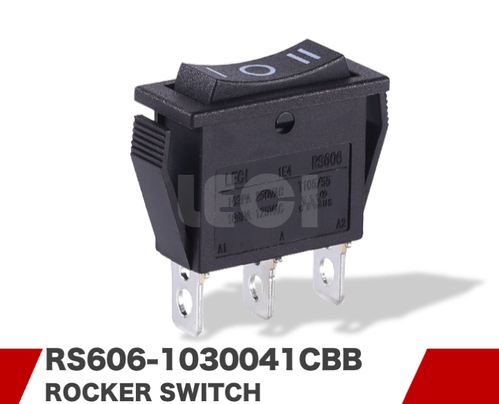

RS606-1030041CBB
标准版额定值：16A125V 16(4)A250V
高电流版额定值：16A250V 20A125V 20(8)A250V 25A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A250V 20A125V 20(8)A250V 25A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

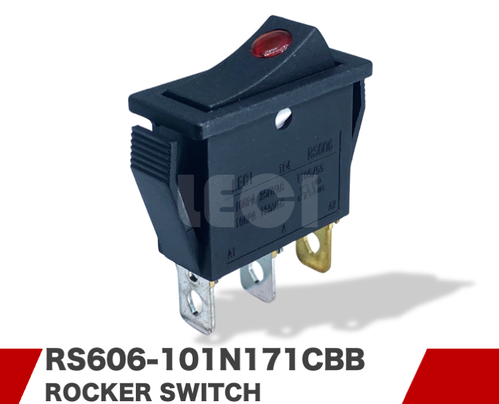

RS606-101N171CBB
标准版额定值：16A125V 16(4)A250V
高电流版额定值：16A250V 20A125V 20(8)A250V 25A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A250V 20A125V 20(8)A250V 25A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

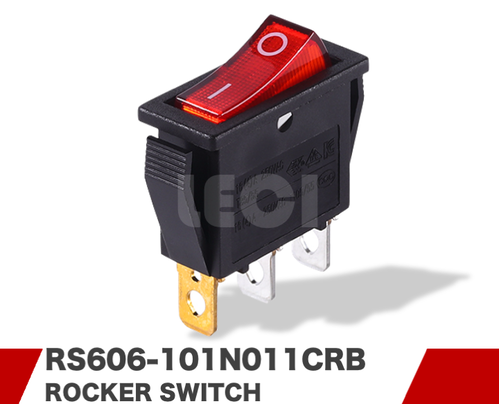

RS606-101N011CRB
标准版额定值：16A125V 16(4)A250V
高电流版额定值：16A250V 20A125V 20(8)A250V 25A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A250V 20A125V 20(8)A250V 25A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

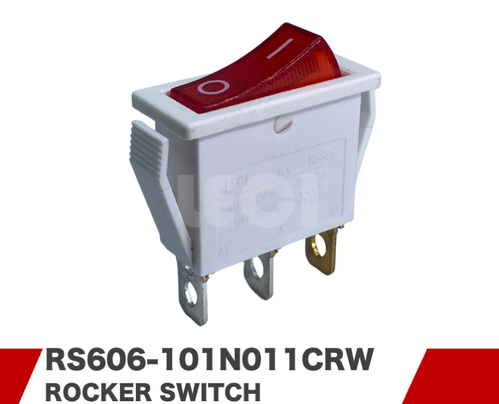

RS606-101N011CRW
标准版额定值：16A125V 16(4)A250V
高电流版额定值：16A250V 20A125V 20(8)A250V 25A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A250V 20A125V 20(8)A250V 25A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

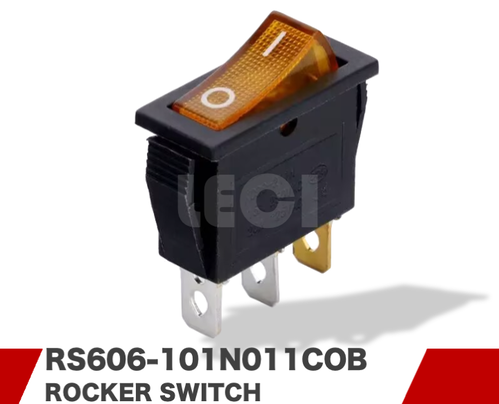

RS606-101N011COB
标准版额定值：16A125V 16(4)A250V
高电流版额定值：16A250V 20A125V 20(8)A250V 25A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A250V 20A125V 20(8)A250V 25A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

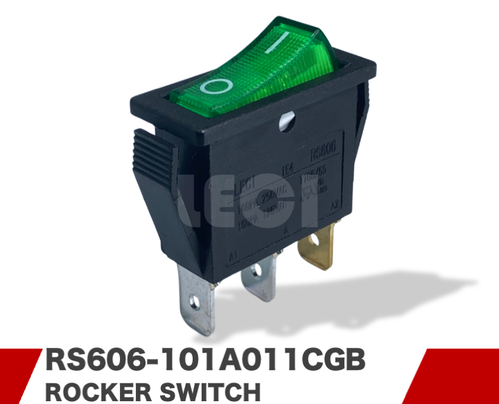

RS606-101A011CGB
标准版额定值：16A125V 16(4)A250V
高电流版额定值：16A250V 20A125V 20(8)A250V 25A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A250V 20A125V 20(8)A250V 25A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

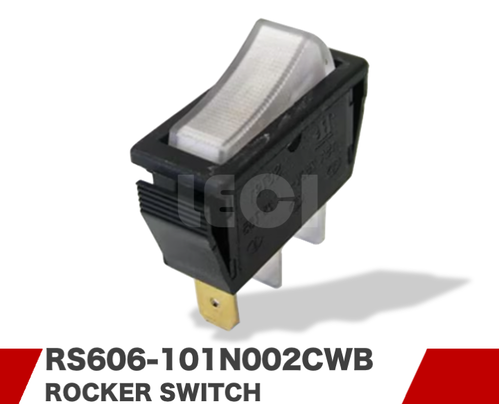

RS606-101N002CWB
标准版额定值：16A125V 16(4)A250V
高电流版额定值：16A250V 20A125V 20(8)A250V 25A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A250V 20A125V 20(8)A250V 25A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次

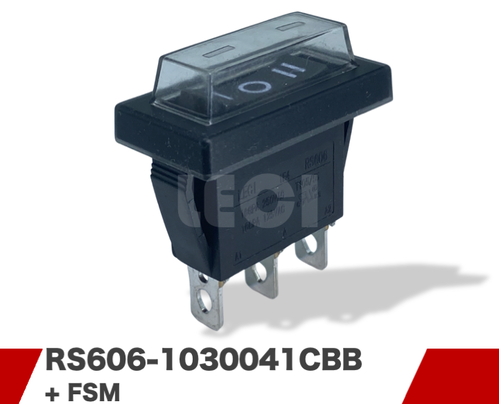

RS606-1030041CBB+FSM
标准版额定值：16A125V 16(4)A250V
高电流版额定值：16A250V 20A125V 20(8)A250V 25A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
高电流版额定值：16A250V 20A125V 20(8)A250V 25A250V
绝缘电阻：≥ 100MΩ 500V DC
接触电阻：≤ 50mΩ
耐电压：1500VAC (50-60Hz) 1 min
操作温度：-10 ℃ ~ 105℃
可焊性： 230±10℃ 3±1Sec.
耐焊性： 255±5℃ 3±1Sec.(过锡炉) 350±10℃ 3±0.5Sec.(手工焊)
耐寒性：-20±2℃ for 96h
耐湿性： 40±2℃ 90-95%RH for 96h
机械寿命： 10,000 次
